クレーン・デリック運転士 過去問
令和7年（2025年）10月
問40 (クレーンの運転のために必要な力学に関する知識 問10)

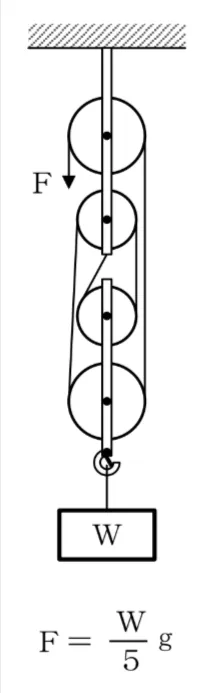

この式は不適切です。
理由は、図のつり方では荷を支えるロープが5本にならないからです。

滑車で摩擦がないとき、ロープの張力(引っ張る力)はどこでも同じで、引く力Fと同じ大きさになります。
荷を上向きに支えるロープがn本なら、上向きの力はnFです。つり合いはnF=Wgなので、F=Wg/nになります。

この図は、荷側(動滑車側)で荷を支えるロープは基本的に4本になります（動滑車が2個あると、左右で2本ずつ支える形になるためです）。
したがって必要な力はF=(W/4)gです。

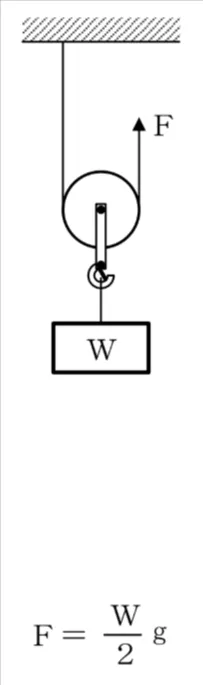

この式は成り立ちます。
動滑車1個では、荷を支えるロープが2本になります。
つり合いは2F=Wgなので、F=(W/2)gです。

この式は成り立ちます。
動滑車が2個のブロックでは、荷を支えるロープが4本になります。
つり合いは4F=Wgなので、F=(W/4)gです。

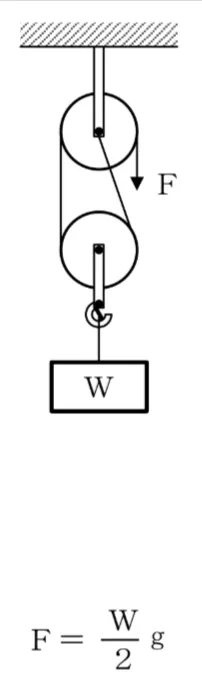

この式は成り立ちます。
固定滑車は向きを変える役割で、力を小さくする効果は基本的にありません。
力を小さくするのは動滑車で、荷を支えるロープは2本なので、F=(W/2)gになります。

この式は成り立ちます。
荷側にロープの端を固定すると、荷を上向きに支える力が3本分になります（固定点で1本分＋動滑車で2本分）。

不適切です。

荷重を支えているロープの本数は2本なので、

F=W÷2×ｇ

となり

F=W÷5×ｇ

の式は正しいといえません。

適切です。

動滑車１個

荷重を支えるロープの本数は2本なので、

F=W÷２×ｇ

正しいといえます

適切です。

動滑車２個

荷重を支えるロープの本数は4本なので、

F=W÷4×ｇ

正しいといえます。

適切です。

動滑車１個

荷重を支えるロープの本数は2本なので、

F=W÷2×ｇ

正しいといえます。

適切です。

動滑車１個

荷重を支えるロープの本数は3本なので、

F=W÷3×ｇ

正しいといえます。
